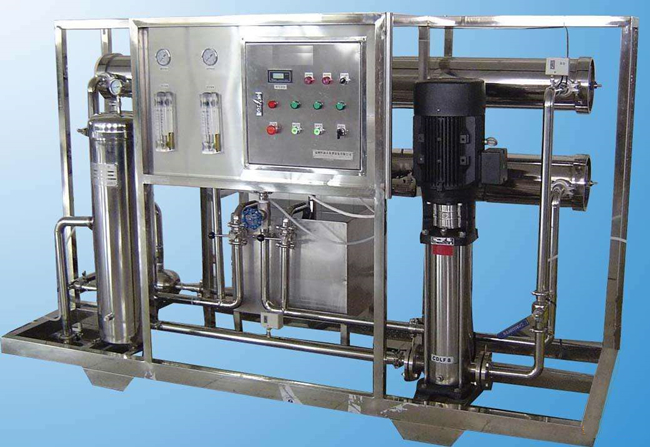

二级反渗透法制备纯化水的一般流程图包括以下单元：原水箱，原水增压泵，多介质过滤器，活性炭过滤器，软水器，保安过滤器，一级高压泵，一级反渗透主机，中间水箱，二级高压泵，二级反渗透主机，纯水箱，纯水泵，紫外线杀菌器，终端过滤器，纯水用水点。

一，二级反渗透法制备纯化水运行前需确认以下项目：

1.原水水质：SDI、浊度、温度、pH、TDS、余氯等基本分析项目。

2.系统运行时原水的供给是否能满足纯水系统的运行。

3.系统内各预处理装置的运行状态是否能满足双级反渗透纯水设备的运行要求。

4.各计量仪表的校正及安装状态--即是否被校准并被正确安装。

5.异常高压及低压保护安全装置(即压力控制器)的设置与状态。

6.配管的连接部位及反渗透压力容器的固定状态。

7.反渗透高压泵的状态。

8.系统中使用的各阀门开闭状态(渗透水出口/浓缩水调节排放口)是否合适。

9.用于二级反渗透法制备纯化水的自动控制系统是否能正常工作。

二，二级反渗透法制备纯化水的设计要点

1．主要控制回路

二级反渗透法制备纯化水的高压泵进口装有低压保护开关，出口装有高压保护开关。高压泵与水箱低液位连锁。当高压泵进口低压开关动作时，系统会自动发出信号停止高压泵的运行，保护高压泵不在缺水情况下工作。当因其它的原因误操作，使高压泵的出口压力超过某设定值时，高压泵出口高压保护会自动切断高压泵供电，保护系统不在超高压下运行。

二级反渗透法制备纯化水的启停保护。当反渗透投入运行时，为了防止高压泵突然起动升压，采用出口电动慢开门缓慢提升压力，使膜元件逐渐升压至一定的压力。当反渗透停止使用时，延迟关闭进水电动阀，启动反渗透冲洗泵，打开冲洗自动阀、浓水端自动排放阀和产水自动阀，自动冲洗5~10rain左右，以避免浓水中的高浓度盐类在RO膜表面沉积结垢而影响膜的性能。​

2．主要控制对象及控制步序

二级反渗透法制备纯化水设备的控制模式是一种基于时序的状态转换模式，具体转换顺序见表中的状态列，共有lO个状态，状态转换是不可跳跃的，上位机监控程序画面中有系统启动和系统停止两个按钮，触发启动按钮后，状态转换开始，绝大多数转换是定时发生的，只有在运行状态下，转换才由按下停止按钮来触发。

3．状态转换的实现

程序首先要建立基于定时触发器的状态转换，有输入时，计时开始；计时到时，输出线圈闭合；无输入时，线圈断开。所有状态依次触发，并全部保持到最后，直到系统最后一个状态触发，全部状态均断开。4．程序的动作输出

状态时序形成以后对于确定设备的输出动作是非常有帮助的，它可以使编程简单化。例如，要确定进水阀的输出就可以先看控制步序表的进水阀列，表明进水阀是在三个时间段里面是开的，其余是关的，并且后两个时间段是连续的。
