产品中心 当前位置:东莞佳洁纯水设备 > 产品中心 > 水处理设备配件 > 流量计 >

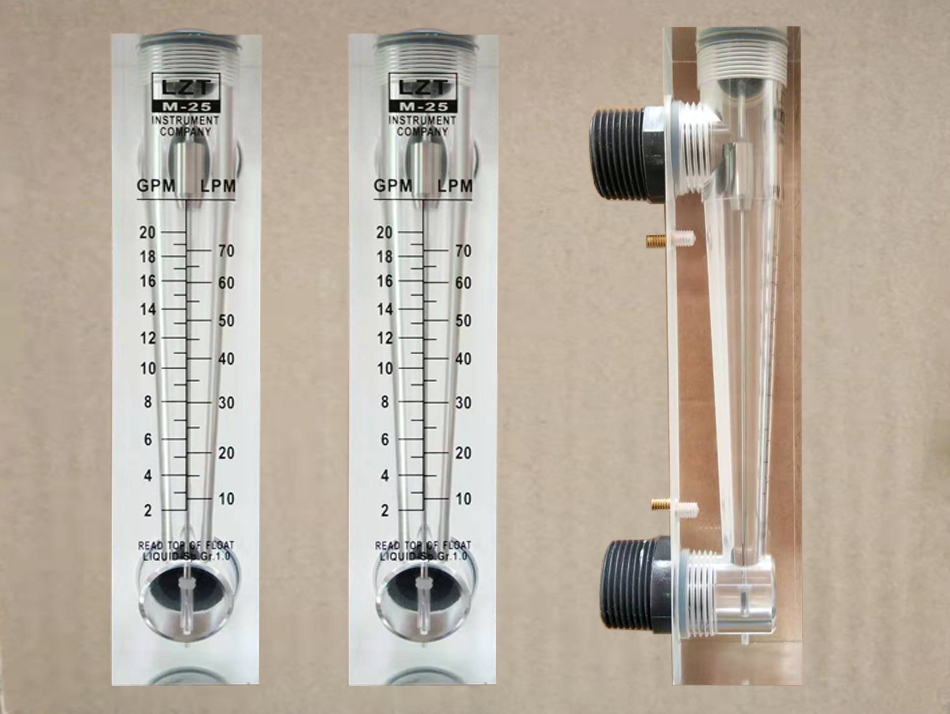

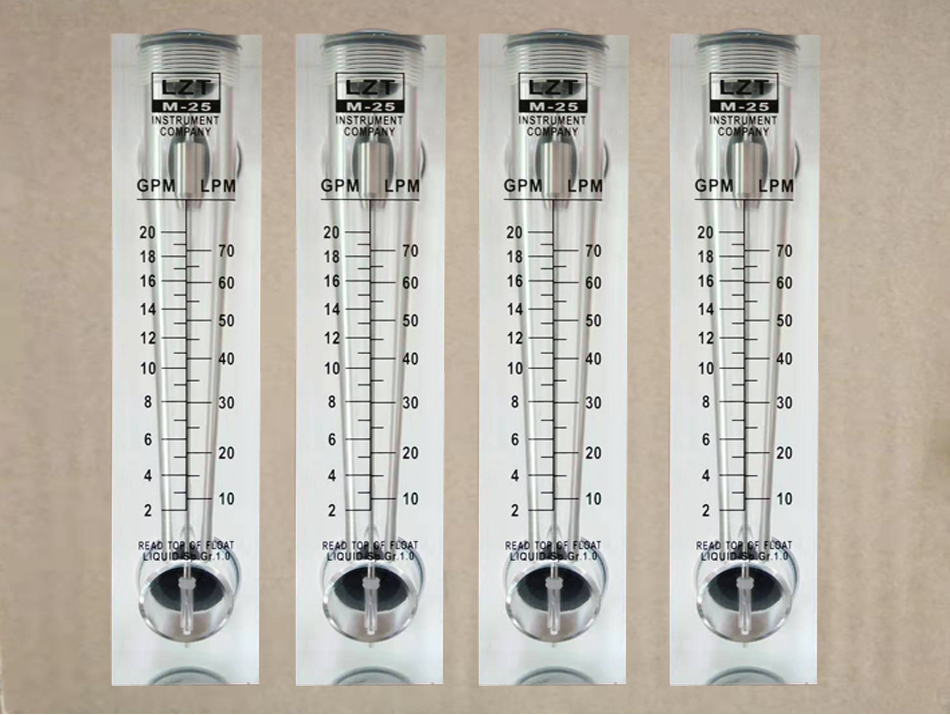

产品名称:管道式有机玻璃流量计

产品型号:

在线咨询报价

管道式有机玻璃流量计 产品概述 面板(管道)式流量计也属于转子(或称浮子)流量计,测量管选用优质透明有机玻璃。主要应用于净水处理及环保工程配套,也可用于化工,石油,

纯水设备技术参数:

管道式有机玻璃流量计


部分合作客户

 管道式有机玻璃流量计

产品概述

面板(管道)式流量计也属于转子(或称浮子)流量计,测量管选用优质透明有机玻璃。主要应用于净水处理及环保工程配套,也可用于化工,石油,轻工,医药,化肥,食品,造纸及科学研究等部门,用来测量液体单相非脉动的流量

特 点:

管道式流量计具有透明度高、读数直观、不易破裂、重量轻、寿命长、安装连接方便等特点。使用方式:

1:流量计必须垂直安装,应无明显倾斜,其安装高度,应便于对浮子的读数,读数时,视线与浮子应水平。〔一般标准:需用的流量为流量计最大流量的50%-70%,尽量不要用到最高数。

2:在仪表的上下游进出口应保证有5倍仪表口径的直管段。

3:被侧流体压力须稳定,如流体太力不稳定,会造成浮子波动,不能正确测量流量计上游应设置缓冲器或定值器。

4:流量计应垂直安装,流量计中心线与铅垂线的夹角不应超过5度。

特征描述:

管道式流量计的主要测量元件为一根小端向下,大端向上垂直安装的锥形管及其在内可以上下移动的浮子。当流体自下而上流经锥孔时,在浮子上下之间产生差压,浮子在此差压作用下上升,当使浮子上升的力与浮子所受的重力、浮力及粘性力三者合力相等时,浮子处平衡位置。因此流经流量计的流体的流量与浮子的上升高度,即与流量计的流通面积之间存在着一定的比例关系,浮子的位置高度可作为流量量度。

有关计量单位:GPM-加仑/分钟;LPM-升/分钟。

单位换算:1加仑(美)=3.785升;

管道式有机玻璃流量计表格

规格

液体测量范围

接口螺纹

尺寸(mm)

GPM

LPM

0.5GPM

0.1-0.5

0.1-2

1/2"内接/1/2外接

外接式总长:234 内接式总长:232

1GPM

0.2-1.0

‘1-4

2GPM

0.2-2

’1-8

2.5GPM

0.2-2.5

1-9

5GPM

0.5-5

1.8-18

8GPM

1-8GPM

‘3-30

10GPM

2-10GPM

’10-40

1-1/4"外接3/4"内接

外接式总长:330 内接式总长:283

20GPM

4-20

20-70

1-1/2"外接1"内接

外接式总长:314 内接式总长:295

30GPM

4-30

20-110

40GPM

4-40

15-150

60GPM

20-60

80-225

80GPM

20-80

100-300

2"外接    2"内接

外接式总长:400 内接式总长:365

100GPM

20-100

100-350

150GPM

50-150

200-560

200GPM

60-200

200-800
