日产100吨纯水设备案例分享：广州添利线路板有限公司主要做印制电路板制造;集成电路制造;电子元件及组件制造，于2018年3月向佳洁订购一套大型纯水设备系统，下面浅谈下一点技术资料希望可以给客户朋友们做参考：
一，产品性能及规格出水量：
每小时产水量100吨供水方式：双阀双罐(一用一备)
出水硬度：≤0.03mmol/L
工作电源：380V/50Hz
PH值：6.5-9，Si02≤20ug/l，Fe3+≤50ug/I，Cu2+≤10ug/I.
溶解氧：≤15ug/l，含油量≤0.5mg/l，电导率≤0.3us/cm

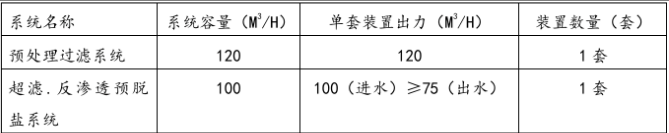

系统出力和容量
二，日产100吨纯水设备特点：
1)反渗透装置采用100T/H4.5排列，每列都能单独运行，也可同时
运行。
2)反渗透系统采用美国通用公司(陶氏)的复合膜，。
3)反渗透系统中电导、流量仪表采用进口产品，安装方便、可靠性
高，可满足客户各种工艺要求，具备信号输入输出功能，便于实现系
统自动化。
4)开机/停机自动低压冲洗；反渗透装置开机前，用预处理水自动进行低压冲洗；停机后，自动启动冲洗泵，用反渗透淡水进行低压冲洗。
5)反渗透入口管道设置电动慢开阀，当高压泵启动时，电动慢开阀
缓慢开启，以防止高压泵启动时产生水锤对膜造成损坏。
6)反渗透淡水侧设置不合格水排放电动阀，当求时，自动打开排放阀冲洗，电导达标后自动关闭。
7)设有浓水侧定时冲洗系统。反渗透正常运行时，由PLC控制器定时打开浓水侧电动排水阀，对膜组件表面进行高流速冲洗，防止结垢物质在膜表面沉积，有效防止结垢。
8)反渗透淡水侧设置超压爆破膜，当淡水背压超过限值，自动爆破，防止膜元件损坏。
9)反渗透装置有就地操作盘、就地仪表盘和集中取样装置。在就地操作盘上可启动/停止每台泵及电动阀；在就地仪表盘上可方便地读取流量、电导等运行参数；集中取样装置可对每支压力容器淡水取样，便于故障检测。
10)反渗透装置的机架采用不锈钢材质。
11)配套高压管道阀门采用不锈钢材料；低压管道阀门采用UPVC材料。
12)反渗透的运行采用PLC集中控制，包括系统的正常运行、所有保护、报警、自动低压冲洗、浓水定时冲洗等。
三，日产100吨纯水设备配置清单：
|
序号
|
设备、名称及规格
|
单位
|
数量
|
材质
|
备注
|
|
一、
|
预处理装置
|
|
|
|
|
|
1
|
原水池 （客户自备）
|
|
|
|
|
|
2
|
原水增压泵 Zs80-65-160
|
台
|
3
|
组合件
|
杭州南方
|
|
|
Q=67m3/h H=38m N=11kw
|
|
|
|
二开一备
|
|
3
|
进水流量计
|
支
|
2
|
PMMA
|
余姚金泰
|
|
4
|
多介质过滤器
|
套
|
2
|
|
东莞佳洁
|
|
4.1
|
本体：φ3000 mm×H3500mm
|
台
|
2
|
钢衬胶
|
|
|
4.2
|
含操作屏及其阀组
|
套
|
2
|
铸铁阀体，不锈钢阀板
|
|
|
4.3
|
滤料：粗砂和精制石英砂
|
吨
|
24
|
|
国产
|
|
5
|
活性炭过滤器
|
套
|
2
|
|
东莞佳洁
|
|
5.1
|
本体：φ2800 mm×H3500mm
|
台
|
2
|
钢衬胶
|
|
|
5.2
|
含操作屏及其阀组
|
套
|
2
|
铸铁阀体，不锈钢阀板
|
|
|
5.3
|
滤料：活性炭
|
吨
|
6
|
|
国产
|
|
5.4
|
滤料：粗砂和精制石英砂
|
吨
|
4
|
|
|
|
6
|
阻垢剂加药装置
|
套
|
2
|
/
|
|
|
6.1
|
每套包括：计量泵 600
|
台
|
2
|
/
|
SEKO
|
|
6.2
|
计量箱 V=20L
|
只
|
2
|
PE
|
爱迪威
|
|
7
|
5μm精密过滤器
|
套
|
2
|
|
东莞佳洁
|
|
8.1
|
滤袋式，3袋
|
台
|
2
|
|
|
|
9
|
压力表 Y=60,0-0.6Mpa
|
块
|
6
|
充油
|
SF
|
|
10
|
阀门及连接管配件
|
批
|
1
|
UPVC
|
台湾品牌
|
|
11
|
本项合计
|
|
|
|
|
|
二、
|
反渗透装置
|
|
|
|
|
|
1
|
高压泵 CDL85-60
|
台
|
2
|
不锈钢
|
南方泵业
|
|
|
Q=67m3/h H=150m N=45kw
|
|
|
|
|
|
2
|
反渗透装置 SRO-50000
|
套
|
2
|
|
东莞佳洁
|
|
|
Q=50m3/h R≥97% Y=75%
|
|
|
|
|
|
2.1
|
膜元件 8040
|
根
|
120
|
复合膜
|
GE
|
|
2.2
|
压力容器 80240-6W
|
根
|
20
|
FRP
|
海德信
|
|
2.2
|
机架
|
台
|
2
|
碳钢喷涂
|
东莞佳洁
|
|
2.3
|
自动冲洗阀
|
套
|
2
|
不锈钢阀板
|
HELI
|
|
2.4
|
压力开关 0-0.6Mpa
|
只
|
2
|
|
国产
|
|
2.5
|
产水流量计
|
个
|
2
|
PMMA
|
余姚金泰
|
|
2.6
|
浓水转子流量计
|
个
|
2
|
PMMA
|
余姚金泰
|
|
2.7
|
压力表 Y=60,0-0.6Mpa
|
块
|
6
|
充油
|
华东仪表
|
|
2.8
|
压力表Y=60,0-2.5Mpa
|
块
|
6
|
充油
|
华东仪表
|
|
2.9
|
电导率仪
|
套
|
3
|
组合件
|
上海诚磁
|
|
3
|
反渗透清洗装置
|
套
|
1
|
组合件
|
东莞佳洁
|
|
3.1
|
包括：药品槽 V=3000L
|
台
|
1
|
PE
|
广州宝琳
|
|
3.2
|
过滤器 BALS-1000/15
|
台
|
1
|
不锈钢
|
东莞佳洁
|
|
3.3
|
清洗泵 CDL32-20
|
台
|
1
|
不锈钢
|
南方泵业
|
|
|
转子流量计(清洗用)
|
个
|
1
|
PVC制
|
余姚
|
|
4
|
阀门及连接管配件
|
批
|
1
|
低UPVC,高压SS304
|
|
|
三、
|
电气系统
|
|
|
|
|
|
1
|
主控系统(PLC和MCC柜)
|
套
|
2
|
|
东莞佳洁
|
|
1.1
|
包括：主要电气元件
|
套
|
2
|
|
正泰或同等
|
|
1.2
|
PLC控制器
|
套
|
2
|
|
OMRON
|
|
2
|
高压泵变频器 45KW
|
台
|
2
|
|
英威腾
|
|
3
|
液位开关
|
套
|
1
|
|
国产
|
|
4
|
电缆电线
|
批
|
1
|
|
国标
|
|
5
|
桥架及穿线管
|
批
|
1
|
镀锌
|
国产
|
|
四、
|
正常运行药剂，备品备件
|
|
|
|
|
|
1、
|
阻垢剂（投运一年运转所需）
|
式
|
1
|
|
东莞佳洁
|
|
2
|
滤袋（投运一年运转所需）
|
|
40
|
|
国产
|
|
3，
|
阀门，按钮一批
|
|
|
|
国产
|
关于日产100吨纯水设备的运行费用测算，维修保养费用及售后服务计划书，还有优惠备品备件清单等请向佳洁咨询。
广州添利线路板日产100吨纯水设备现场主机图
