纯水水设备，根据用户要求设计制造纯水系统，一般产水下限0.25m3/hr，上限不限，水回收率一般可达75%以上，脱盐率＞98%。产水量随进水温度下降和反渗透膜老化或受污染有一定变化。下面给大家普及下纯水水设备系统设计，预处理设计，控制系统设计等详细说明，给大家在选择纯水水设备时有所启示吧。以（15T/H纯水水设备为例）：

1.设计思路及基本设计参数

1.1 原水水质

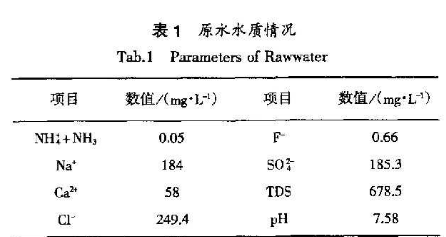

本系统原水为自来水，其水质成分见表 1。

1.2 设计思路

原水为自来水，水质较好，仅需经过简单的过滤即可。主体脱盐单元采用反渗透。在反渗透前设 置多介质过滤器以去除原水中的颗粒物、杂质 ；设置活性炭过滤器以吸附水中的有机物，经过

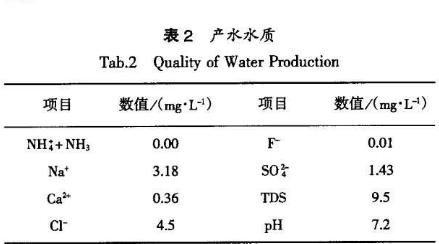

多介质与活性炭过滤后的原水进入反渗透系统进行脱盐处理。1.3 设计产水水质及工程规模设计参数如表2所示。

本工程设计产水量 15T/H，设计进水温度 20℃，按每天24 h不间断运行。为保证系统运行的稳定性、可靠性、维护的便利性，本工程采用变频设计，当原水低于l0℃时 ，需提高高压泵扬程来达到设计产水量，因此在高压泵选型时应当留有一定的设计余量 ，一般取0.2，且运行时采用变频技术对高压泵进行控制，系统产水水质满足企业生产需求。

2.系统设计

2.1 工艺流程

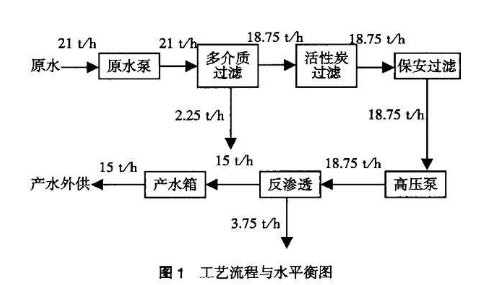

原水经原水泵加压后进人多介质单元 、活性炭单元以及反渗透单元 ，在多介质与活性炭单元去除 原水中的悬浮物与有机物等物质 ；反渗透单元脱盐原水中的盐分离子，反渗透产水TDS<5 mg／L，满足企业纯水水质需求 。系统设计采用“预处理十一级三段反渗透”的工艺方案 ，主要包括预处理系统、反渗透脱盐系统 、加药系统 、控制系统 、清洗系统 5部分，工艺流程及水量平衡图如图1所示。

2.2 预处理设计

预处理系统由多介质过滤器、活性炭过滤器系统组成。原水由取水泵取至原水箱 ，原水箱用于流量缓冲，原水经原水箱进入二级过滤系统，多介质过滤器填充多级级配的滤料，以实现对原水的多层深度过滤，保证进人活性炭滤器无悬浮物、颗粒物等杂质。多介质过滤器每天运行完毕后反洗一次。原水泵共设置2台 ，1用1备，Q=20 m3／h，H=30m； 反洗水泵设置1台，Q=30 m3／h，H=35 m；原水箱1座，v=5m3；多介质过滤器设置1套，Q=20m3／h；活性炭过滤器设置1套，Q=20ms／h。 活性炭系统产水经提升泵、高压泵加压后进入反渗透系统。

2.3由于原水水质较优，应企业节能减排要求，反渗透系统采用一级三段式设计，系统回收率 80％，反渗透产水进入纯水水箱，供给企业生产用水；反渗透浓水自流至浓水池 ，经浓水池收集后用于厂区绿化与地面冲洗，实现水资源的高效利用。本工程反渗透系统每支压力容器串联5支反渗透膜 ，压力容器4支，需反渗透膜20支 ，反渗透系统平均膜通量为20 L／(m·h)。保安过滤器设置1台，Q=20 m3／h；高压泵采用立式多级离心泵，高压泵设置1台，Q=20m3／h，H=150 m。

2.4 加药系统设计

加药系统包含3个加药点 ，即杀生剂、还原剂、阻垢剂。

1)杀生剂加药点：为防止原水 中滋生 ，需向原水中投加 NaC10，投加浓度 2～3 ppm。

2)阻垢剂加药点：为了防止 MgSO 和 CaCO 结晶晶体对膜的危害，使原水朗格利尔 LSI指数由 0提高到 2．6，在此范围内的钙 、镁硬度不会再膜 内 造成结垢 ，需要在原水进入反渗透膜之前投加阻垢剂，投加浓度一般控制在2～3 ppm。

3)还原剂加药点：为防止过量余氯进入反渗透系统，在原水进入反渗透膜前需要投加还原剂去除残留余氯，本工程设计投加 NaSO，投加浓度为 5-6ppm 。

2.5 控制系统设计

本系统根据高压、低压、液位、复位 、开关等输入信号的变化改变进水阀、高压泵、冲洗阀等执行元件相对应的输出信号 ，实现压力保护、液位控制、开机／满水／自动冲洗等功能。

2.6化学清洗／冲洗系统设计

化学清洗系统包括化学清洗水箱、清洗水泵、清 洗保安过滤器及附属设备材料，本工程共设置1套化学清洗系统，包括化学清洗水箱1只，v=5 m3，化学清洗水泵1台，Q=8 m3／h，H=25m，清洗保安过滤器1台，Q=8 m／h。反渗透系统长期运行后 ，不可避免的将发生膜污染 ，系统产水量将会下降，系统能耗增加，必须进行定期的清洗恢复产水通量，一般反渗透膜清洗周期为 3～6个月。

3.经济分析：

3.1工程装机功率

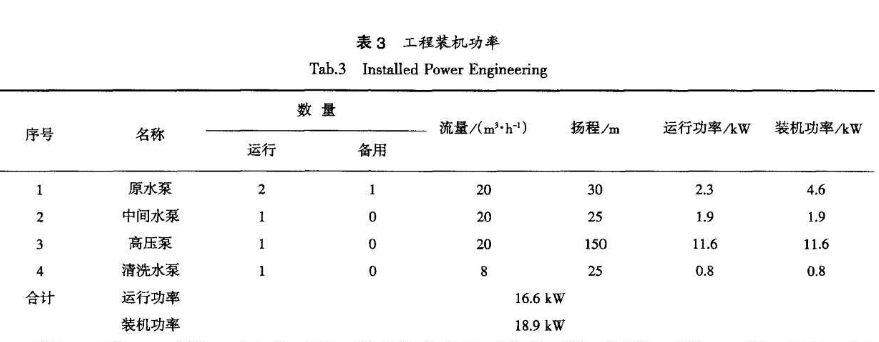

本工程装机功率如表 3所示。

工程运行功率约 16．6 kW，吨水耗电约1．1 kW·h(按运行水泵计)，电费以 0.8元／m3计 ，工程直接运行费用 0．88元／m3。

4.纯水水设备结论：

(1)由于离子交换争取纯水 ，操作混杂且树脂需要再生 ，再生后的高含盐废液需要进一步处理，因此本工程选择反渗透作为主体脱盐工艺。

(2)预处理工艺选择“多介质+活性炭”双级过滤，能够有效去除去除原水中的有机物 、悬浮物 ，满足RO进水SDI<3的要求。经活性炭吸附后，降低RO的污染物冲击负荷，延长了RO的使用寿命。

（3）RO作为脱盐的核心单元 ，系统设计脱盐 率I>99％，回收率≥80％，反渗透浓水经收集后用于 绿化与冲洗地面，实现水资源的高效利用。

(4)工程直接运行费用 O.88元／m3，即生产了合格的纯水，又降低了企业的制水费用。

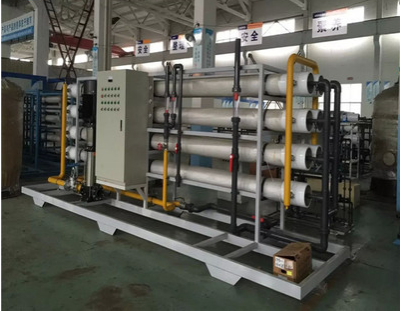

                                       15T/H双级纯水水设备
