1.保定苦咸水淡化纯水设备实例分享：对保定某地下苦咸水淡化系统的设计思路及工程流程进行了介绍，设计了“多介质过滤器+保安过滤器+三段式反渗透系统”的工艺方案。系统设计规模2x600m3/d，反渗透系统回收率高达85%，产水水质符合饮用水卫生标准。此外，东莞佳洁对系统组成及关键设备亦进行了说明：

2设计思路及基本设计参数

2.1原水水质

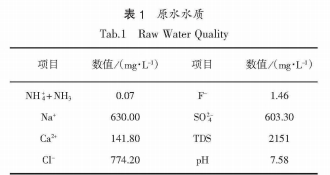

本系统原水取自地下水，地下水水质成分如表1所示。

2.2设计思路

    苦咸水淡化常用方法有蒸馏法、反渗透法、电渗析法-。由于反渗透淡化过程无相变的发生，能耗较小，自动化程度较高等特点。因此，本工程经比选分析后采用反渗透工艺对苦咸水进行淡化。为了尽可能减少废水的排放，本工程设计为一级三段反渗透，系统回收率高达85%，且利用反渗透浓水对多介质过滤器进行反洗，最大限度的减少水资源的浪费。

2.3设计产水水质及工程规模

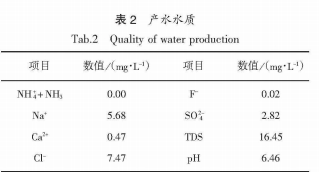

本工程要求产水规模为600m³/d，即25t/h，设计产水水质如表2所示。

3苦咸水淡化纯水设备系统设计

3.1工艺流程

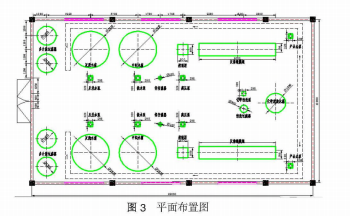

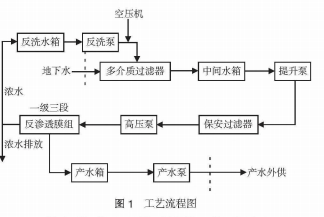

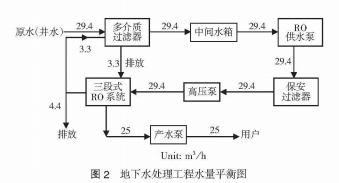

本工程设计采用“多介质过滤器+保安过滤器+三段式反渗透系统”的工艺方案，主要包括预处理系统、反渗透脱盐系统、产品水后处理系统、加药系统、控制系统、辅助系统6部分。工艺流程图、水量平衡图及平面布置图见图1、图2、图3。

3.2预处理系统设计

取水泵由原水池取水，在取水管路上设置管道混合器，在管道混合器后添加杀生剂、絮凝剂后进入到多介质过滤器。

为了保证反渗透系统安全运行，降低原水浊度、胶体、悬浮物浓度，设置多介质过滤器，对源水进行压力式直流混凝过滤，过滤器内装填多级滤料，装设精选多级石英砂、无烟煤滤料。为降低多介质过滤器的污染风险，延长使用寿命，设置水反洗、气洗，需单独配套建设反冲洗水箱。

3.3反渗透脱盐系统设计

在反渗透系统前设置保安过滤器，保安过滤器是反渗透膜进水保护的最后一道屏障，确保反渗透进水SDI<3， 降低反渗透膜污染概率， 延长使用寿命，保安过滤器的过滤精度为5um。

反渗透系统是核心脱盐设备，根据水质特点，本工程选用脱氟率较高的反渗透膜组件。本装置设计选用进口节能型大通量苦咸水反渗透膜组件，系统脱盐率为98%以上，脱氟率大于98%。

系统采用一级三段式(2：1：1)结构，可有效提高产水回收率，系统回收率可达85%。单套600m/d处理系统共设置反渗透膜24支，装入6芯压力容器中，共需4支压力容器，总工程共需反渗透膜48支，6芯压力容器8支。

3.4加药系统设计

加药系统包含5个加药点，即絮凝剂、杀生剂、还原剂、阻垢剂、碳酸氢钠加药点。

杀生剂加药点：为杀灭原料水中生物，防止其在系统中繁衍，需要向原水中投加氧化剂，预防反渗透膜的微生物污染，设计杀生剂(食品级次氯酸钠)投加浓度为10%(wt)。

絮凝剂加药点：为提高过滤效果，向原料水投加絮凝剂，使水中胶体脱稳，快速形成沉降，从而达到降低原水浊度、降低淤泥指数(SDI) 的目的， 本方案设计投加絮凝剂为聚合氯化铝。

还原剂加药点：反渗透膜对氯的耐受度有限，因此在原水进人反渗透膜前，需要投加还原剂去除原水中残留的余氯，保护反渗透膜不被氧化破坏，设计投加食品级亚硫酸氢钠。

阻垢剂加药点：为了防止反渗透膜内结垢并提高系统回收率，预处理后的原水在进入反渗透膜之前需加人阻垢剂，本系统所选阻垢剂为六偏磷酸钠(SH MP) ， 投加浓度为2mg/L， 以防止难溶性碳酸盐和硫酸盐在膜组件的浓水侧析出。

碳酸氢钠加药点：原水经反渗透系统处理后呈弱酸性[+-5，淡化水用作生活饮用进入市政供水官网时，必须选择合理的后处理工艺，对淡化水进行严格的后处理。一方面需要确保淡化水不会对市政供水管网、用水设备造成腐蚀；另一方面需要保证产品水水质能满足人体健康需要，符合相关国家的标准要求。

3.5控制系统设计

1)水泵控制

水泵根据相应的水箱液位控制启停，同时联锁整个系统设备的启停。

RO装置的高压泵进出口装有低压和高压保护开关。当供水量不足使高压泵人口的水压低于某一设定值(通常为0.1Mpa)， 会自动发出信号停止高压泵运行，保护高压泵不在空转情况下工作。当系统因其它的原因或误操作，使高压泵的出口压力超过某设定值时(通常为2.0Mpa)， 高压泵出口压力保护会自动切断高压泵供电，同时停运相应的反渗透装置，保护系统设备不受损害。

2)加药控制

对于加药的控制，本系统是根据对应装置的启停控制对应计量泵的启停，从而实现定量投加。

3)系统控制

系统的启动、运行、冲洗、停机等过程均可由PLC实现自动控制。同时，系统还设置就地仪表盘和就地操作盘，在就地盘上可读出有关工艺参数，如电导率、流量压力等；以及能在就地操作盘上启停相关的泵及相关的自动阀门。

4)系统启停保护

当反渗透系统投人运行时，为了防止高压泵突然启动升压，产生对反渗透系统膜元件的高压冲击破坏反渗透膜，在反渗透装置的高压泵出口至膜组件间设置一个慢开阀门， 由可编程序控制器(PLC)控制打开阀门，使膜元件逐渐升压至一定的压力。在反渗透系统停止使用时，使用反渗透产水对反渗透膜组件自动冲洗3-5min左右， 以避免浓水中的高浓度盐类在膜表面沉积结垢而影响膜的性能。

3.6辅助系统

(1)压缩空气系统。压缩空气主要为仪表与控制提供气源。压缩空气机1台，流量0.5m³/min，工作压力0.8MPa， 压缩空气罐1m3。

(2)化学清洗系统。在运行过程中，反渗透膜可能被无机盐垢、有机物、污染物等污染，引起膜通量的下降和系统脱盐率的降低[8]。为了保持系统较大的通量与脱盐率，需定期对反渗透系统进化学清洗。

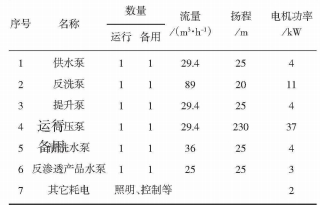

3.7工程装机功率及电耗

该保定苦咸水淡化纯水设备工程运行功率约50kW， 回收率高达85%，吨水耗电约2kWh(按运行水泵计)，电费以0.8元/m计，工程运行费用1.6元/m²。产水水质符合饮用水水质标准。

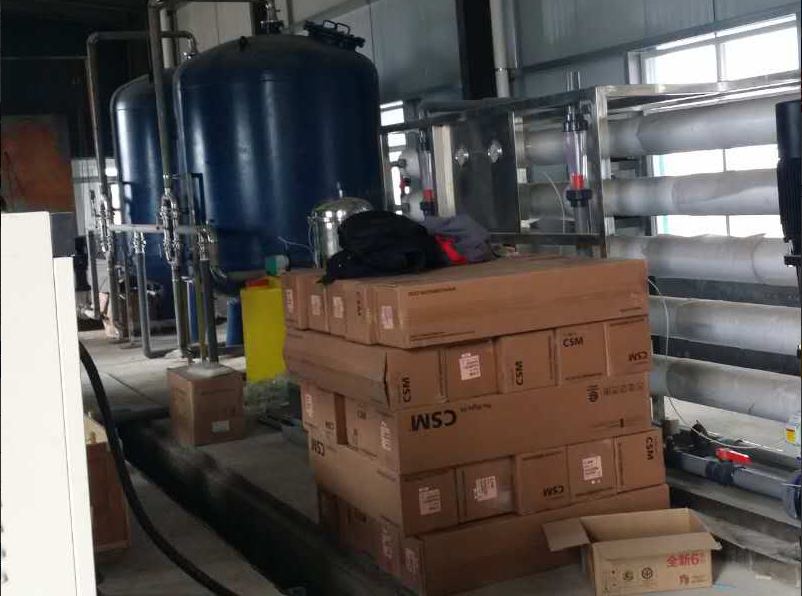

                                     保定25吨苦咸水淡化纯水设备现场图
